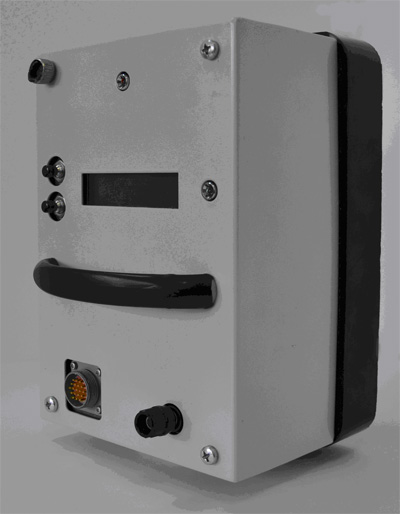

ОБОРУДОВАНИЕ ДЛЯ ТОНАЛЬНЫХ РЕЛЬСОВЫХ ЦЕПЕЙ ПП-01 предназначен для эксплуатации в составе системы автоматической регулировки скорости (АРС) движения поездов метрополитена для контроля рельсовых цепей с частотами в  диапазоне от 420 (425) до 780 (775)Гц и амплитудной модуляцией 8 или 12 Гц ПП-01 обеспечивает: прием амплитудно-манипулированных сигналов с несущими частотами  420 (425); 480 (475); 565 / 580 / 575; 720(725); 780 (775) Гц с точностью  ±2Гц для тональных рельсовых цепей (ТРЦ) с модуляцией 8 или 12Гц с точностью формирования частоты модуляции ±0,ЗГц. Нормальные  условия эксплуатации по  УХЛ4 (ГОСТ 15150-69): температура окружающего воздуха (от 1°С до +39°С); относительная влажность окружающего воздуха до 80% при температуре 25 ± 5°С; атмосферное давление 630 - 800 мм рт. ст. вибрации в диапазоне частот от  10 до 100 Гц с ускорением до 1g.  Критерий качества функционирования в соответствии с ГОСТ Р 50656-2001 - устойчивость к воздействию электростатических разрядов – «А»; - устойчивость к воздействию наносекундных импульсных помех – «А»; - устойчивость  к воздействию микросекундных импульсных помех большой энергии –«А»; - устойчивость к воздействию  динамических изменений напряжения электропитания  - «В*». По допустимым значениям механических воздействий ПП-01 относится к группе МС в соответствии с ОСТ 32.7-83. Основные параметры функционирования:   Наименование параметра   Значение 1. Температурный диапазон работоспособности   °С   от 1 до +39 2. Напряжение электропитания, В 17,5 (-2.5+1,5) 3. Потребляемая мощность, Вт, не более   10 4.Габаритные размеры изделия L х B x H, мм   125 х 195 х 123 5. Масса изделия, кг, не более 3,0   .ПГ-01 предназначен для эксплуатации в составе системы автоматической регулировки скорости (АРС) движения поездов метрополитена для выработка синусоидальных низкочастотных модулированных сигналов. Частота  несущей  (Гц).  Отклонение  частоты  несущей  (Гц).  Частота модуляции (Гц).  Отклонение  частоты  модуляции (Гц).   420  ±1  8   ±0,33   480  ±1  8  ±0,33  580 * ±1.5  8  ±0,33  720  ±2  8  ±0,33  780  ±2  8  ±0,33  420  ±1  12  ±0,33  480  ±1  12  ±0,33  580  ±1.5  12  ±0,33  720  ±2  12  ±0,33  780  ±2  12  ±0,33 Нормальные  условия эксплуатации по  УХЛ4 (ГОСТ 15150-69): -температура окружающего воздуха (от 1°С до +39°С); -относительная влажность окружающего воздуха до 80% при температуре 25 ± 5°С; -атмосферное давление 630 - 800 мм рт. ст. -вибрации в диапазоне частот от  10 до 100 Гц с ускорением до 1g. Критерий качества функционирования в соответствии с ГОСТ Р 50656-2001 - устойчивость к воздействию электростатических разрядов – «А»; - устойчивость к воздействию наносекундных импульсных помех – «А»; - устойчивость  к воздействию микросекундных импульсных помех большой энергии –«А»; - устойчивость к воздействию  динамических изменений напряжения электропитания  - «В*». По допустимым значениям механических воздействий ПГ-01 относится к группе МС в соответствии с ОСТ 32.7-83. Основные параметры функционирования: Наименование параметра Значение 1. Температурный диапазон работоспособности   °С от 1 до +39 2. Напряжение электропитания, В 220 (-70+50) 3. Потребляемая мощность, Вт, не более 60 4.Габаритные размеры изделия L х B x H, мм 125  х 215  х 215 5. Масса изделия, кг, не более 3,5   ПП-02 предназначен для эксплуатации в составе системы автоматической регулировки скорости (АРС) движения поездов метрополитена для контроля рельсовых цепей с частотами в  диапазоне от 420 (425) до 780 (775)Гц и амплитудной модуляцией 8 или 12 Гц ПП-02 обеспечивает: прием Амплитудно-манипулированных сигналов с несущими частотами  420 (425); 480 (475); 565 / 580 / 575; 720(725); 780 (775) Гц с точностью  ±2Гц для тональных рельсовых цепей (ТРЦ) с модуляцией 8 или 12Гц с точностью формирования частоты модуляции ±0,ЗГц по двум независимым каналам одновременно. Нормальные  условия эксплуатации по  УХЛ4 (ГОСТ 15150-69): температура окружающего воздуха (от 1°С до +39°С); относительная влажность окружающего воздуха до 80% при температуре 25 ± 5°С; атмосферное давление 630 - 800 мм рт. ст. вибрации в диапазоне частот от  10 до 100 Гц с ускорением до 1g. Критерий качества функционирования в соответствии с ГОСТ Р 50656-2001 - устойчивость к воздействию электростатических разрядов – «А»; - устойчивость к воздействию наносекундных импульсных помех – «А»; - устойчивость  к воздействию микросекундных импульсных помех большой энергии –«А»; - устойчивость к воздействию  динамических изменений напряжения электропитания  - «В*». .По допустимым значениям механических воздействий ПП-02 относится к группе МС в соответствии с ОСТ 32.7-83. Основные параметры функционирования: Наименование параметра Значение 1. Температурный диапазон работоспособности   °С   от 1 до +39 2. Напряжение электропитания, В 220(-33+22) 3. Потребляемая мощность, Вт, не более   20 4.Габаритные размеры изделия L х B x H, мм   124 х 120 х 195   5. Масса изделия, кг, не более   3,0

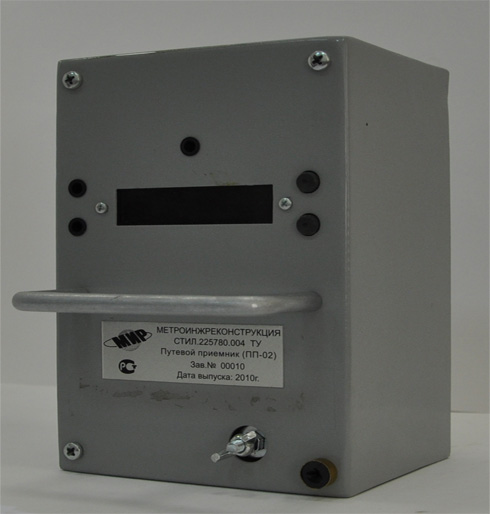

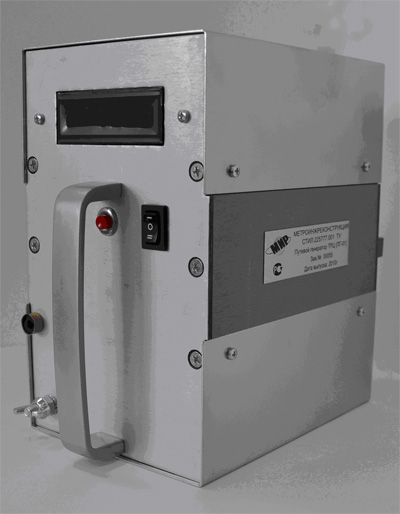

СРАВНЕНИЕ ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК ПП-01(02) и ПГ-01(02) ПРОИЗВОДСТВА ЗАО "МИР" СО ШТАТНЫМ ОБОРУДОВАНИЕМ МОСКОВСКОГО МЕТРОПОЛИТЕНА       Разработанные ЗАО «Метроинжреконструкция» («МИР») путевые генераторы ПГ-01, ПГ-02, а также путевые приемники ПП-01 и ПП-02 имеют конструктивную и функциональную совместимость с аналогичной аппаратурой ТРЦ и АРС производства ЗАО НПФ «КОМАГ-Б».       Для исключения основной причины отказов в путевых генераторах ТРЦ и АРС первого поколения, приводящей к разбегу (разнице) действующих значений положительной и отрицательной полуволн выходного синусоидального сигнала, что вызвало их отключение и преждевременную замену, генераторы нового поколения производства ЗАО «МИР» имеют принципиально отличающийся способ формирования синусоидального выходного модулированного сигнала ТРЦ и кодовых сигналов АЛС-АРС-ПС, который исключает этот недостаток.       Для исключения появления кратковременного «ОЧ» на указателе АЛС в кабине машиниста в генераторе АРС типа ПГ-02 значительно уменьшено время формирования синусоидального сигнала при его включении из режима «ожидания» и перестройки с одной частоты АРС на другую, которое составляет 60мс против 1,3 с производства ЗАО НПФ «КОМАГ-Б».       Генераторы ТРЦ типа ПГ-01 и АЛС-АРС типа ПГ-02 имеют повышенные характеристики выходного сигнала.       Генератор ТРЦ – ПГ-01 имеет выходное напряжение на 40% выше, чем УПГ-ТРЦ. Защита по току в нагрузке срабатывает при превышении величины 1,7 А, в УПГ- ТРЦ – 1,3 А.       Генератор АЛС-АРС-ПС типа ПГ-02 имеет выходное напряжение 170 В, что на 15% выше, чем УПГ-АРС – 145 В

ПРАЙС ЛИСТ НА ОБОРУДОВАНИЕ ЗАО «МИР»:
